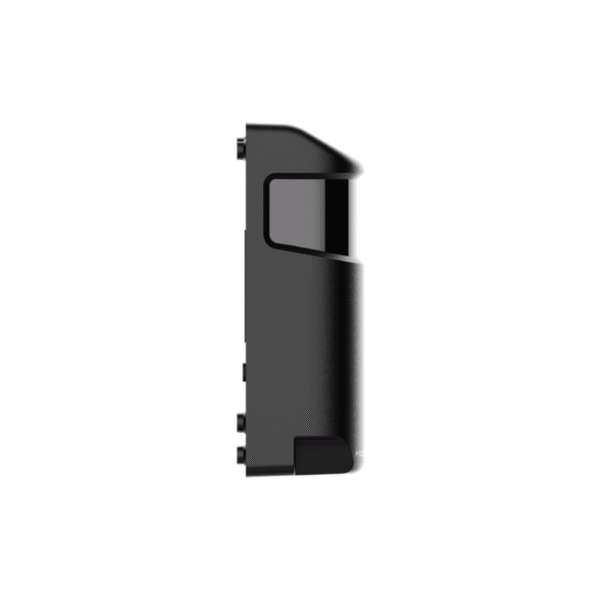

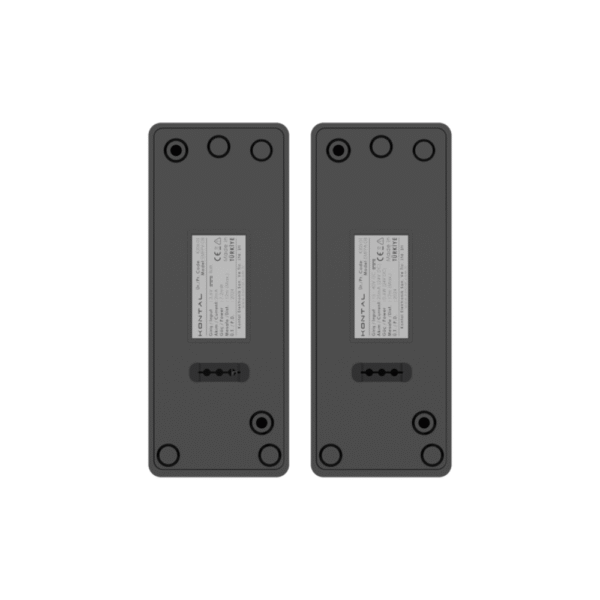

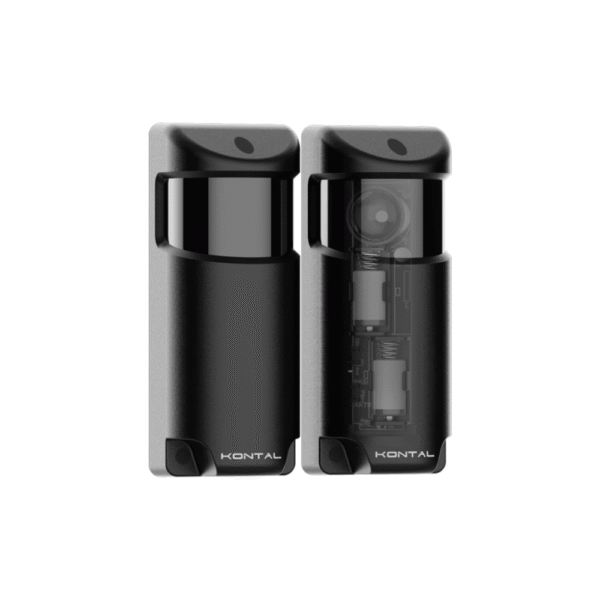

Kontal HFP-M 180° Hareketli Uzun Mesafe Pilli Emniyet Fotoseli Kontal HFP-M 180° Hareketli Uzun Mesafeli Pilli Emniyet Fotoseli, otomatik kapı ve bariyer sistemlerinde güvenlik ve kontrol amacıyla geliştirilmiş kızılötesi (IR) alıcı-verici fotosel sistemidir. Pilli verici ünitesi sayesinde verici tarafına enerji kablosu çekme ihtiyacını ortadan kaldırarak montajı kolaylaştırır. Alıcı ve verici ünitelerin ±90° ayarlanabilir yapısı, farklı montaj yüzeylerinde fotosellerin birbirine doğru yönlendirilmesini kolaylaştırır. Sistem uygun montaj ve hizalama koşullarında 35 metreye kadar çalışma mesafesi sunar. Öne Çıkan Bilgiler Pilli Verici: Verici tarafına enerji kablosu çekme ihtiyacını ortadan kaldırır. 35 Metreye Kadar Menzil: Uzun mesafeli kapı ve bariyer uygulamalarında kullanılabilir. 180° Hareketli Yapı: ±90° açı ayarı sayesinde alıcı ve vericinin hizalanmasını kolaylaştırır. Yaklaşık 2 Yıl Pil Ömrü: Verici ünitenin pil ömrü kullanım ve çevre koşullarına bağlı olarak yaklaşık 2 yıldır. Düşük Pil Uyarısı: Pil seviyesi düştüğünde LED göstergeleri üzerinden uyarı sağlar. NO / NC Kuru Kontak: Farklı otomatik kapı ve bariyer kontrol sistemleriyle bağlantı kurulmasını kolaylaştırır. 12/24V DC Alıcı: HFPM-A alıcı ünitesi 12/24V DC çalışma yapısına sahiptir. -20°C / +55°C: Geniş çalışma sıcaklığı aralığı sunar. Pilli Verici ile Kablo Çekmeden Montaj HFP-V verici fotosel pil ile çalışır. Bu sayede kapının veya bariyerin karşı tarafındaki verici noktaya ayrıca enerji kablosu çekilmesine gerek kalmaz. Özellikle mevcut zeminin kırılmasının veya yeni kablo hattı oluşturulmasının zor olduğu uygulamalarda önemli bir montaj avantajı sağlar. Üretici verilerine göre verici ünitenin pil ömrü yaklaşık 2 yıldır. Gerçek kullanım süresi kullanılan pilin kalitesine ve çevresel koşullara bağlı olarak değişebilir. Pil seviyesi düştüğünde sistem LED göstergesi üzerinden uyarı verir. Kullanım Alanları 1 Adet HFP-V Verici Pilli Emniyet Fotoseli 1 Adet HFP-A Alıcı Emniyet Fotoseli 2 Adet Su Geçirmezlik Contası 2 Adet Kablo Koruma Tapası 4 Adet Vida Tapası 4 Adet 2.9 × 13 YHB Sac Vida Kutu İçeriği 1 Adet HFPM-V Verici Pilli Emniyet Fotoseli 1 Adet HFPM-A Alıcı Emniyet Fotoseli 2 Adet Su Geçirmezlik Contası 2 Adet Kablo Koruma Tapası 4 Adet Vida Tapası 4 Adet 2.9 × 13 YHB Sac Vida Montaj Notu: Alıcı ve verici fotoseller aynı doğrultuda ve birbirlerini doğrudan görecek şekilde monte edilmelidir. Doğru hizalama, fotosel sisteminin sağlıklı çalışması açısından kritik öneme sahiptir. Kontal HFP-M 180° Hareketli Pilli Emniyet Fotoseli Teknik Özellikleri K217-01 / K217-02 SET ELEKTRİKSEL Çalışma Gerilimi (Verici) 1 x 3,6V DC PİL Çalışma Gerilimi (Alıcı) 12/24V DC Çalışma Akımı (Verici) 80uA @ 3,6V DC Çalışma Akımı (Alıcı) 8mA @ 24V DC Çalışma Frekansı 540 KHz PERFORMANS & ORTAM Algılama Mesafesi 35 metre Göz (Zone, Işın) Sayısı 1 Verici + 1 Alıcı Göz Çalışma Sıcaklığı -20°C ~ +55°C Boyutlar (En x Boy x Derinlik) 43 x 105 x 36,5 mm KONTAK (ALICI) Kontak Tipi ✓ Kuru Kontak NO/NC Min. Kontak Tepki Süresi 150 ms Maks. Kontak Kapasitesi 30V DC 1A / 125V AC 0.3A Ağırlık (Verici / Alıcı) 157 gr / 58 gr Verici (HFPM-V) + Alıcı (HFPM-A) Set Halinde • 2 Yıl Garanti ❓ Sıkça Sorulan Sorular (S.S.S.) Kontal HFP-M ne işe yarar? HFP-M, otomatik kapı ve bariyer sistemlerinde alıcı ile verici arasındaki engelleri algılayan kızılötesi emniyet fotoselidir. Kontal HFP-M kaç metreye kadar çalışır? Üreticinin teknik verilerine göre sistem uygun montaj ve hizalama koşullarında maksimum 35 metre çalışma mesafesine sahiptir. HFP-M tamamen kablosuz mudur? Hayır. HFPM-V verici ünitesi pil ile çalıştığı için verici tarafına enerji kablosu gerekmez. HFPM-A alıcı ünitesi ise besleme ve kontrol bağlantısı gerektirir. HFP-M fotoselin yönü ayarlanabilir mi? Evet. Alıcı ve verici üniteleri ±90° açı ayarına sahiptir. Bu sayede farklı montaj yüzeylerinde fotosellerin birbirine yönlendirilmesi kolaylaştırılır. HFP-M pil ömrü ne kadardır? Üreticiye göre HFPM-V verici ünitesinin pil ömrü yaklaşık 2 yıldır. Gerçek kullanım süresi pil kalitesi ve çevresel koşullara göre değişebilir. Pil azaldığında uyarı verir mi? Evet. Verici pil seviyesi düştüğünde sistem LED göstergeleri üzerinden düşük pil durumunu bildirir. HFP-M otomatik bariyerlerde kullanılabilir mi? Evet. Uygun elektriksel ve kontrol bağlantısına sahip otomatik bariyer sistemlerinde emniyet fotoseli olarak kullanılabilir. HFP-M ile HFP arasındaki temel fark nedir? Her iki modelde de pilli verici ve ayarlanabilir fotosel yapısı bulunur. HFP-M, daha uzun mesafeli uygulamalar için geliştirilmiş olup teknik tabloda maksimum 35 metre çalışma mesafesiyle belirtilmiştir.
