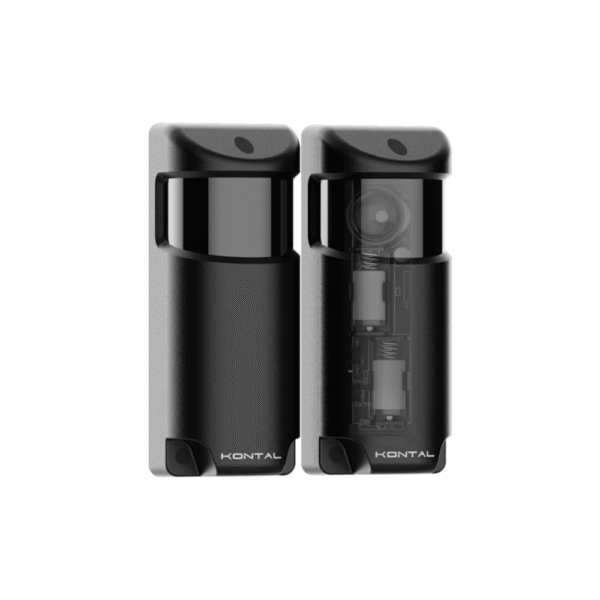

Kontal HFP 180° Hareketli Pilli Emniyet Fotoseli Kontal HFP 180° Hareketli Pilli Emniyet Fotoseli, otomatik kapı ve bariyer sistemlerinde güvenlik ve kontrol amacıyla geliştirilmiş kızılötesi (IR) alıcı-verici fotosel sistemidir. Pilli verici ünitesi sayesinde verici tarafına enerji kablosu çekme ihtiyacını ortadan kaldırarak özellikle kablolamanın zor olduğu geçiş noktalarında montaj kolaylığı sağlar. Sistem, karşılıklı çalışan HFP-V pilli verici ve HFP-A alıcı olmak üzere iki ana üniteden oluşur. Verici tarafından gönderilen kızılötesi sinyalin araç, kişi veya başka bir engel tarafından kesilmesi durumunda alıcı ünite kontrol paneline çıkış sinyali gönderir. Öne Çıkan Bilgiler Pilli Verici: Verici tarafına enerji kablosu çekme ihtiyacını ortadan kaldırır. 180° Hareketli Yapı: ±90° açı ayarı sayesinde kolay hizalama ve esnek montaj sağlar. 12 Metre Menzil: Uzun mesafe ayarında maksimum 12 metre çalışma mesafesi sunar. 6 / 12 Metre Ayarı: Uygulamaya göre kısa veya uzun mesafe çalışma seçilebilir. Yaklaşık 2 Yıl Pil Ömrü: Verici ünitenin pil ömrü kullanım koşullarına bağlı olarak yaklaşık 2 yıldır. Düşük Pil Uyarısı: Pil seviyesi azaldığında LED göstergeleri üzerinden uyarı verir. NO / NC Kuru Kontak: Farklı otomatik kapı ve bariyer kontrol sistemlerine entegrasyonu kolaylaştırır. Geniş Besleme Aralığı: Alıcı ünite 15-40V DC ile çalışabilir. Geniş Çalışma Sıcaklığı: -20°C ile +55°C arasında çalışacak şekilde tasarlanmıştır. Pilli Verici ile Kablo Çekmeden Montaj HFP-V verici fotosel pil ile çalışır. Bu sayede kapının veya bariyerin karşı tarafındaki verici noktaya ayrıca enerji kablosu çekilmesine gerek kalmaz. Özellikle mevcut zeminin kırılmasının veya yeni kablo hattı oluşturulmasının zor olduğu uygulamalarda önemli bir montaj avantajı sağlar. Üretici verilerine göre verici ünitenin pil ömrü yaklaşık 2 yıldır. Gerçek kullanım süresi kullanılan pilin kalitesine ve çevresel koşullara bağlı olarak değişebilir. Pil seviyesi düştüğünde sistem LED göstergesi üzerinden uyarı verir. Kullanım Alanları 1 Adet HFP-V Verici Pilli Emniyet Fotoseli 1 Adet HFP-A Alıcı Emniyet Fotoseli 2 Adet Su Geçirmezlik Contası 2 Adet Kablo Koruma Tapası 4 Adet Vida Tapası 4 Adet 2.9 × 13 YHB Sac Vida Kutu İçeriği 1 Adet HFBM-V Verici Emniyet Fotoseli 1 Adet HFBM-A Alıcı Emniyet Fotoseli 2 Adet Su Geçirmezlik Contası 2 Adet Kablo Koruma Tapası 4 Adet Vida Tapası 4 Adet 2.9 × 13 YHB Sac Vida Montaj Notu: Alıcı ve verici üniteler aynı doğrultuda ve birbirlerini doğrudan görecek şekilde konumlandırılmalıdır. Fotosellerin doğru hizalanması sistemin sağlıklı çalışması açısından kritik öneme sahiptir. Kontal HFP 180° Hareketli Pilli Emniyet Fotoseli Teknik Özellikleri K206-01 / K208-01 SET ELEKTRİKSEL Çalışma Gerilimi (Verici) 2 x 3,6V DC PİL Çalışma Gerilimi (Alıcı) 15/40V DC Çalışma Akımı (Verici) 80uA @ 3,6V DC Çalışma Akımı (Alıcı) 8mA @ 24V DC Çalışma Frekansı 540 KHz PERFORMANS & ORTAM Algılama Mesafesi 12 metre Göz (Zone, Işın) Sayısı 1 Verici + 1 Alıcı Göz Çalışma Sıcaklığı -20°C ~ +55°C Boyutlar (En x Boy x Derinlik) 43 x 105 x 36,5 mm KONTAK (ALICI) Kontak Tipi ✓ Kuru Kontak NO/NC Min. Kontak Tepki Süresi 150 ms Maks. Kontak Kapasitesi 30V DC 1A / 125V AC 0.3A Ağırlık (Verici / Alıcı) 78 gr / 58 gr Verici (HFP-V) + Alıcı (HFP-A) Set Halinde • 2 Yıl Garanti ❓ Sıkça Sorulan Sorular (S.S.S.) Kontal HFP Pilli Emniyet Fotoseli ne işe yarar? Otomatik kapı ve bariyer sistemlerinde alıcı ile verici arasındaki engellerin algılanmasını sağlar. Sinyal kesildiğinde alıcı ünite bağlı kontrol sistemine çıkış verir. Kontal HFP gerçekten kablosuz mudur? HFP-V verici ünitesi pil ile çalıştığı için verici tarafına enerji kablosu çekilmesine ihtiyaç duymaz. HFP-A alıcı ünitesi ise elektriksel besleme ve kontrol bağlantısı gerektirir. Kontal HFP kaç metre mesafede çalışır? Fotosel uzun mesafe ayarında maksimum 12 metre, kısa mesafe ayarında ise maksimum 6 metre çalışma mesafesine ayarlanabilir. HFP fotoselin pil ömrü ne kadardır? Üretici verilerine göre HFP-V verici ünitesinin pil ömrü yaklaşık 2 yıldır. Pil kalitesi ve çevresel koşullara bağlı olarak bu süre değişebilir. HFP fotoselin yönü ayarlanabilir mi? Evet. Alıcı ve verici üniteleri ±90° açı ayarı yapılabilecek şekilde tasarlanmıştır. HFP alıcı ünitesi kaç volt ile çalışır? HFP-A alıcı ünitesi 15-40V DC çalışma aralığına sahiptir. HFP’de NO ve NC kontak çıkışı var mı? Evet. HFP-A alıcı ünitesinde NO ve NC kuru kontak çıkışı bulunmaktadır. Otomatik bariyerlerde kullanılabilir mi? Evet. Uygun besleme ve kontrol bağlantısına sahip otomatik bariyer sistemlerinde emniyet fotoseli olarak kullanılabilir. Pilli fotoselin avantajı nedir? Verici tarafına enerji kablosu çekme ihtiyacını ortadan kaldırmasıdır. Bu özellik özellikle mevcut zemin veya duvarlarda yeni kablolama yapılmasının zor olduğu uygulamalarda montajı kolaylaştırır.
